​火炮：（十七）盘点世界各国高射炮

火炮：（十七）盘点世界各国高射炮

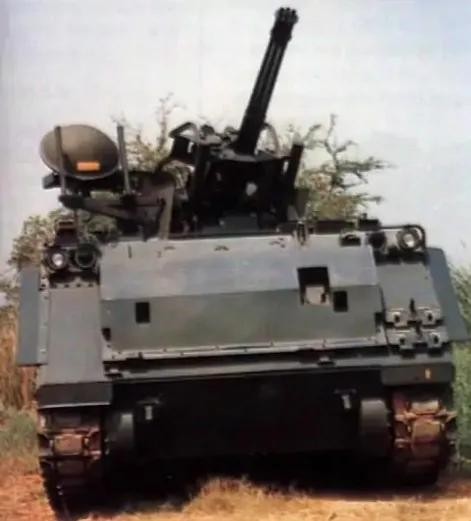

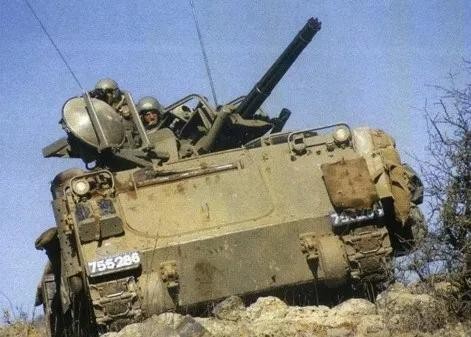

美国“火神” M163式20毫米自行高射炮

“火神” M163式高射炮是美国研制的一种20毫米自行高射炮系统。1967年开始生产, 1968年8月起服役，主要装备美军机械化步兵师和装甲师属混合防空炮兵营,与“小懈树"防空导弹配合使用。该系统由M168式自动炮、无弹链供弹系统、雷达火控系统和M741式装甲车底盘组成。

“火神"M163式高射炮射程较近,威力不足,不具备全天候作战能力。有效射程1650米,有效射高900米,管数6,火控设备为测距雷达和光学瞄准具。乘员4人。

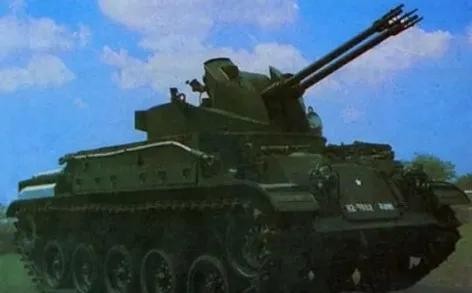

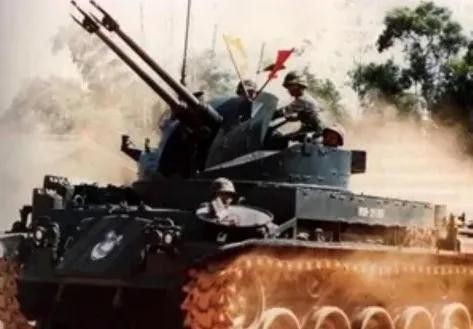

美国M42式40毫米双管自行高射炮

M42式高射炮是美国生产的一种40毫米双管自行高射炮, 20世纪50年代初开始设计,1953年起装备美军,曾在越南战争中广泛使用,1969年以后被“火神”高射炮取代。M42式高射炮的武器系统由双管M2A1式40毫米高射炮和M41式轻型坦克车体组合而成。

车体为全焊接式结构,前部为驾驶和指挥舱,中部为敞开炮塔,后部装发动机。指挥舱内有M13式潜望镜。火炮可采用单发射击或全自动射击。

火炮管数2,炮身长2.4米,最大射程9475米,最大射高5000米,有效射高1640米。方向射界360,高低射界-3°~+85°,方向瞄准速度40° /秒,高低瞄准速度25° /秒,最大射速2x120发/分。战斗全重22吨。最大行程161千米,最大行驶速度72千米/时。最大爬坡度31°。越壕宽1.83米,涉水深1.02米,通过垂直墙高0.71米。车体前装甲厚度25.4毫米,炮塔装甲厚度9.52 ~15.87毫米。乘员6人。

英国“神枪手”双管35毫米自行高射炮

“神枪手”高射炮是英国于1983年研制的一种35毫米双管自行高射炮系统。该系统由瑞士厄利空公司的KDA式35毫米高射炮及弹药、搜索和跟踪雷达、固定式或陀螺稳定式光学瞄准具及数字式火控计算机组成,具有反应迅速、机动性强以及全天候作战能力等特点。该炮炮塔的适应性很强,借助连接环可安装在多种坦克底盘上。火炮有效射程4000米,有效射高3000米,高低射界-10°~ +85°,方向射界360°,乘员3人。

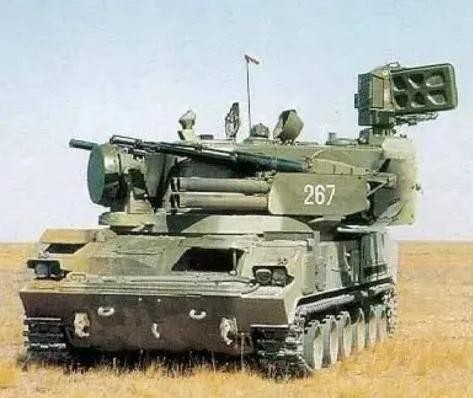

苏联2C6式弹炮结合防空系统

2C6式弹炮结合防空系统是苏联制造的一种高射炮与地空导弹结合的防空武器系统。1987年初开始装备部队。

该系统是世界上第一种正式装备的弹炮一体化防空武器,使用新的MT-C式装甲输送车的改进型底盘,配装两管2A42式30毫米自动炮和两部双联装萨姆-19式防空导弹发射装置以及搜索和火控雷达。两管自动炮分别安装在炮塔外部两侧,两部双联装萨姆-19式防空导弹发射装置设置在火炮的两侧,能独立进行俯仰运动,不受火炮的影响。火控设备配用北约称之为“快车”的雷达系统,它包括两部独立的分别安装在炮塔前、后部的雷达,其中前部是火控雷达,后部是搜索雷达,作用距离分别为5千米和15千米。火炮有效射程3800米,理论射速1000发/分。

法国53T4式双管20毫米高射炮

53T4式高射炮是法国研制的一种双管20毫米牵引式高射炮,在1983年的萨托里兵器展览会上首次展出。武器系统由双管20毫米机关炮、方向机、高低机、瞄准装置、供弹机、反后坐装置和轮式炮架等主要部分组成。射击时由电动控制开关进行控制,对空射击时使用放大倍率为1的高炮瞄准镜,镜内有补偿目标飞行速度的偏差分划。对地面目标射击时使用放大倍率为5.2的望远镜。供弹机为两个装有150发杀伤爆破弹的弹箱,通过弹带送弹。炮架上还备有50发穿甲弹。火炮方向射界360°,高低射界-80°~+ 83°,最大射速900发/分,战斗全重2吨,弹药携行量为350发。

法国ESDTA25式双管25毫米自行高射炮 ESDTA25式高射炮是法国制造的25毫米双管自行高射炮系统。第一门样炮于1985年制成,随后处于较长的样炮试验和研制阶段。该炮由ESDTA25式炮塔、VAB (6x6)式装甲车底盘和RA-20S型雷达以及微型计算瞄准装置组成,重量较轻,结构简单,具有独立作战能力和抗干扰性能。该炮通常以4门组成一个火力单位,其中1门炮上装有包括雷达在内的全套火控系统作为指挥车。火炮有效射程1800米,有效射高1000米,射速1600发/分,高低射界为-7°~+80° ,方向射界360° ,战斗全重15吨,乘员3人。

德国“野猫”双管30毫米自行高射炮

“野猫”高射炮是德国制造的一种新式双管30毫米自行高射炮,由克劳斯公司自1977年开始研究设计, 1981年首次展出样品。它是一种现代化近程防空武器,主要作用是对低空飞行目标进行防御,也可用于掩护机场、发电厂、指挥所等重要目标,还可用于攻击地面轻型装甲目标。

"野猫”高射炮的武器系统由MK3OF式双管30毫米机关炮、雷达、光电火控系统、计算机和轻便式6轮装甲车体组合而成。火炮管数2,身管长2.46米,初速1040米/秒。最大射程6500米,有效射程3000米。

最大射高4800米,有效射高2500米。方向射界3600,高低射界-5°～+85°。方向瞄准速度90°/秒,高低瞄准速度70°/秒,理论射速2x800发／分。战斗全重18.5吨,弹药携行量540发。配用的贫铀穿甲燃烧弹可穿透M48式或T62式坦克的装甲。最大速度80千米/时。最大行程600千米,涉水深1米。

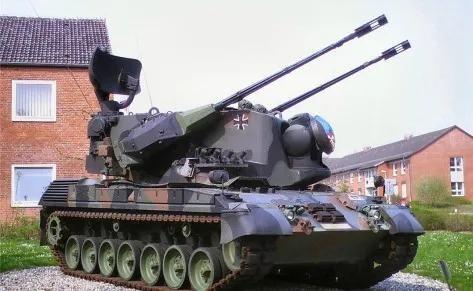

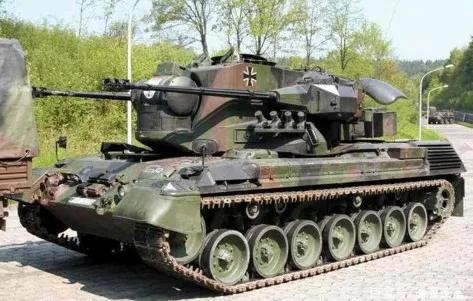

德国“猎豹”双管35毫米自行高射炮

“猎豹”自行高射炮是前联邦德国研制的一种双管35毫米自行高射炮,由前联邦德国西门子公司和瑞士厄利空公司于20世纪60年代初开始联合研制, 1976年起装备前联邦德国陆军师属防空团。后进行了多次改进。

“猎豹”高射炮是一种机动式近程防空武器主要用于对低空飞行目标的防御,可随装甲部队快速机动。全套系统由KDA式机关炮、雷达、光电火控系统和“豹” 1式坦克底盘组成。

火炮管数2,身管长3.15米,初速1175米/秒。最大射程12.8千米,有效射程4000米,最大射高6000米,有效射高3000米。方向射界360°,高低射界-5° ~+85°。理论射速2x550发/分。战斗全重46.3吨,弹药携行量680发。

瑞士GAI-D01式双管20毫米高射炮

GAI-D01式高射炮是瑞士研制的双管20毫米高射炮, 20世纪70年代中期研制成功,1978年起少量生产供应出口。它由双管KAD13-3式20毫米高射炮和GAI-DOL式炮架组成。火炮采用液压式传动装置控制方向和高低转动,也可手工操作。每个弹仓可装120发炮弹.通过弹链将炮弹送入炮膛。

火炮管数2,身管长1.9米,初速1050米/秒,有效射程2000米,最大射速2×1000发／分,方向射界360°,高低射界-3°~+81°,方向瞄准速度80°/秒,高低瞄准速度48° /秒。行军状态长4.59米,宽1.86米,高2.34米,战斗全重1.33吨。

图文不符请见谅

瑞典“博非”40毫米高射炮

“博菲”高射炮是瑞典生产的一种40毫米牵引式防空武器，由博福斯公司于20世纪70年代开始研制，70年代后期出口欧、亚一些国家。采用了全新的光电火控系统，具有准备战斗时间短、射击精度高、扰干扰能力强等优点。全套武器系统由L70式40若米高射炮、光学瞄淮具、激光测距机和计算机组成。

火炮身管长2.8米。行军状态长6.32米,宽2.23米,高3.25米。高低瞄准速度90°/秒,方向瞄准速度120° /秒。战斗全重5.3吨。理论射速300发/分。最大射程12.5千米,有效射程3700米。最大射高8700米,有效射高2300米。高低射界-4°~ +90° ,方向射界360°。机动方式为用卡车牵引。弹药携行量122发。配用弹药为穿甲曳光弹、预制破片榴弹等。炮手4人。

意大利“布雷达” L70式双管40毫米高射炮

“布雷达” L70式高射炮是意大利生产的种双管40毫米牵引高射炮,由意大利布雷达机械公司研制。它主要用于击毁低空飞机和导弹。

该炮系由舰载双联装40毫米高射炮发展而来,主要优点是全自动,无需炮手直接在炮上操作,射速高。由炮身、摇架、反后坐装置、自动供弹机、炮塔、炮架、油机和火控系统等组成。

高炮管数2,身管长2.8米(70倍口径)。初速1025米/秒,最大射程12.5米,有效射程4000米。最大射高8700米,有效射高1000～3000米。理论射速600发1分,反应时间4秒。高低射界-5°~+85°,方向射界360°。高低瞄准速度60° /秒,方向瞄准速度100° /秒。

行军全重11.5吨。行军状态长8.05米,宽3.2米,高3.65米。行军时由菲亚特6605 (6x6)型卡车牵引。配用穿甲弹、预制破片弹和曳光榴弹。

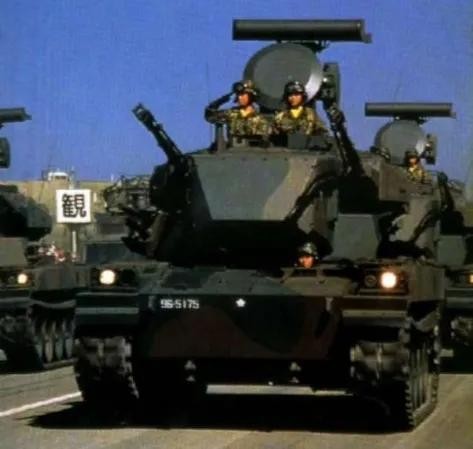

日本87式双管35毫米自行高射炮

87式高射炮是日本制造的一种35毫米双管自行高射炮,由日本三菱公司自1978年开始丽制, 1987年定型,于1988年开始装备日本胜北海道第7坦克师高炮团。它由KDA-R041.01式双管35毫米高射地与74式主战坦克底盘结合而成。火控系统配有搜索雷达、跟踪雷达、激光雷达、电视摄像典踪系统等装置。火炮管数2,初速1175米/秒最大射程12.8千米,有效射程4000米,最大射高6000米,有效射高3000米,射速2x550发/分,高低射界-10° ~+85°,方向射界360°。最大时速53千米,最大行程300千米。通过垂直障碍高1000毫米,涉水深990毫米,越壕宽2700毫米,爬坡度31°,侧倾度20.3°。弹仓内装弹量620发左右。该炮采用较先进的火控系统,具有较强的抗电子干扰能力和74式坦克的机动性,但价格太高,使用维修较复杂,对操作人员要求较高。
